Toutes les déclinaisons pour ce produit sont visibles dans le tableau ci-dessous en consultant "En savoir plus".
Vous trouverez en cliquant sur "En savoir plus" une vidéo vous permettant d'identifier plus facilement vos flexibles hydrauliques.
|

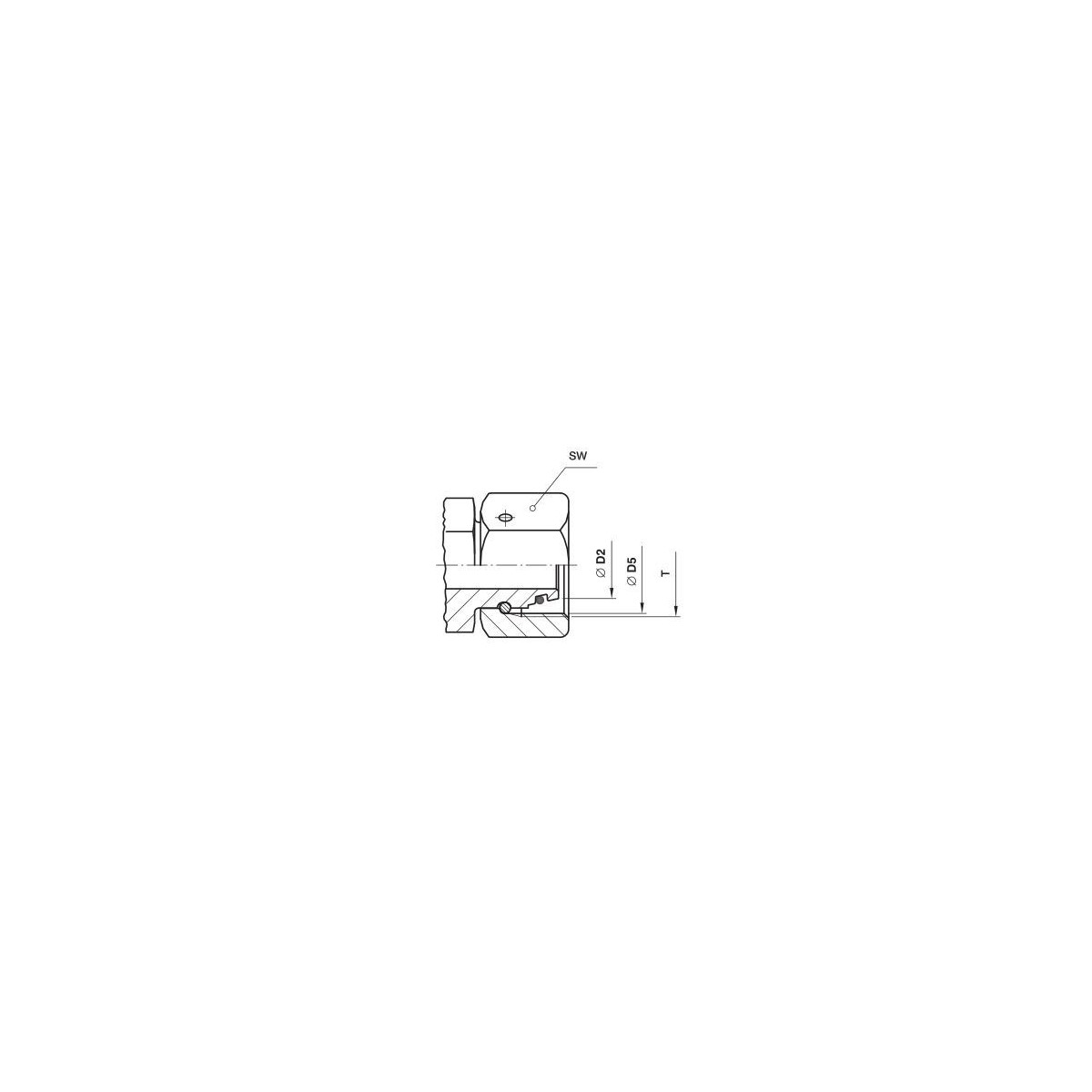

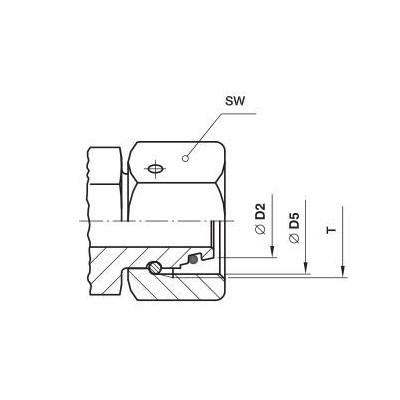

Référence |
Ø tube D2 |
Ø Filetage T |
Ø Flexible |
Ø Pouce |
Ø Module |
Clé | Pression | Ø joints torique |
|
04ETAFO06 |
06 mm |
14X150 |
4mm |
3/16 |
3 |
17 |
420 bar |
4x1.5 |
|
06ETAFO06 |
06 mm |
14X150 |
6mm |
1/4 |
4 |
17 |
420 bar |
4x1.5 |
|
06ETAFO08 |
08 mm |
16X150 |
6mm |
1/4 |
4 |
19 |
450 bar |
6x1.5 |
|
06ETAFO10 |
10 mm |
18X150 |
6mm |
1/4 |
4 |
22 |
450 bar |
7.5x1.5 |
|
06ETAFO12 |
12 mm |
20X150 |
6mm |
1/4 |
4 |
24 |
450 bar |
9x1.5 |
|
08ETAFO10 |
10 mm |
18X150 |
8mm |
5/16 |
5 |
22 |
350 bar |
7.5x1.5 |
|
08ETAFO12 |
12 mm |
20X150 |
8mm |
5/16 |
5 |
24 |
350 bar |
9x1.5 |
|
10ETAFO10 |
10 mm |
18X150 |
10mm |
3/8 |
6 |
22 |
350 bar |
7.5x1.5 |
|
10ETAFO12 |
12 mm |
20X150 |
10mm |
3/8 |
6 |
24 |
450 bar |
9x1.5 |
|
10ETAFO14 |
14 mm |
22X150 |
10mm |
3/8 |
6 |
27 |
420 bar |
11x2 |
|
13ETAFO14 |
14 mm |
22X150 |
13mm |
1/2 |
8 |
27 |
420 bar |
11x11 |
|
13ETAFO16 |
16 mm |
24X150 |
13mm |
1/2 |
8 |
30 |
420 bar |
12x2 |
|
16ETAFO20 |
20 mm |
30X200 |
16mm |
5/8 |
10 |
36 |
350 bar |
16.3x2.4 |
|
19ETAFO20 |
20 mm |
30X200 |
19mm |
3/4 |
12 |
36 |
350 bar |
16.3x2.4 |
|
19ETAFO25 |
25 mm |
36X200 |
19 |
3/4 |
12 |
46 |
350 bar |
20.3x2.4 |
|
25ETAFO25 |
25 mm |
36X200 |
25mm |
1" |
16 |
46 |
280 bar |
20.3x2.4 |
|
25ETAFO30 |
30 mm |
42X200 |
25mm |
1" |
16 |
50 |
280 bar |
25.3x2.4 |
|
32ETAFO38 |
38 mm |
52X200 |
32mm |
1"1/4 |
20 |
60 |
210 bar |
33.3x2.4 |
|
38ETAFO38 |
38 mm |
52X200 |
38mm |
1"1/2 |
24 |
60 |
185 bar |
33.x2.4 |

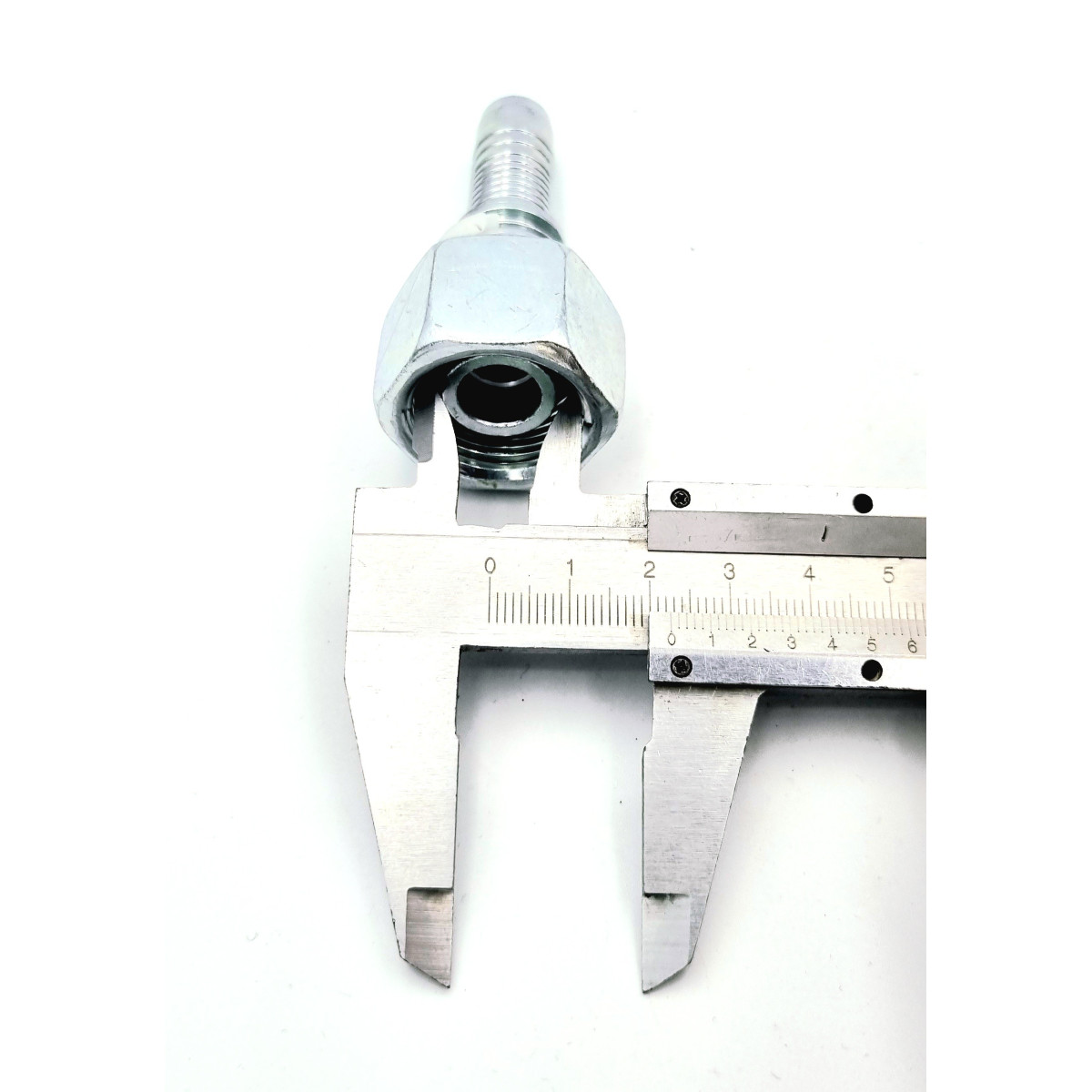

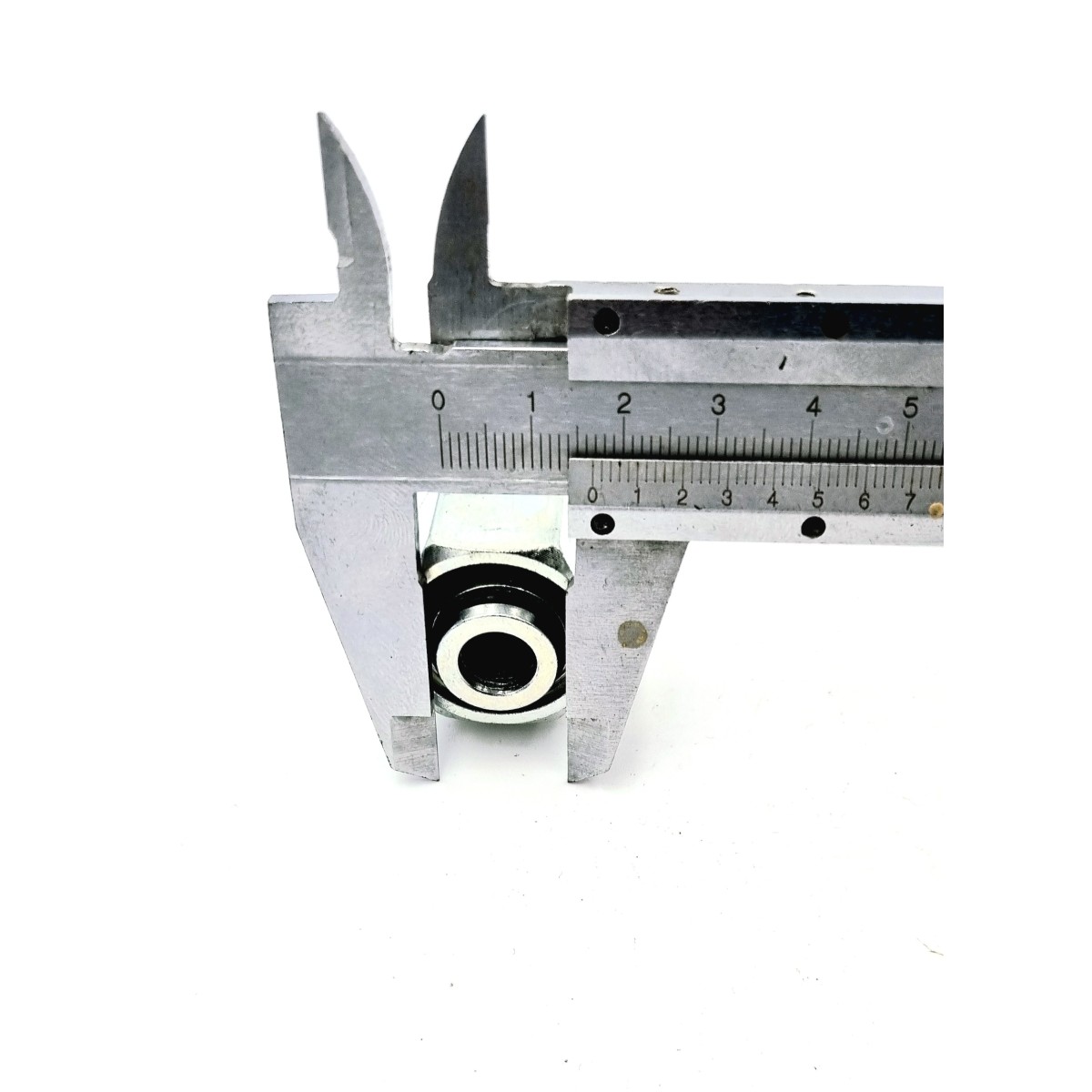

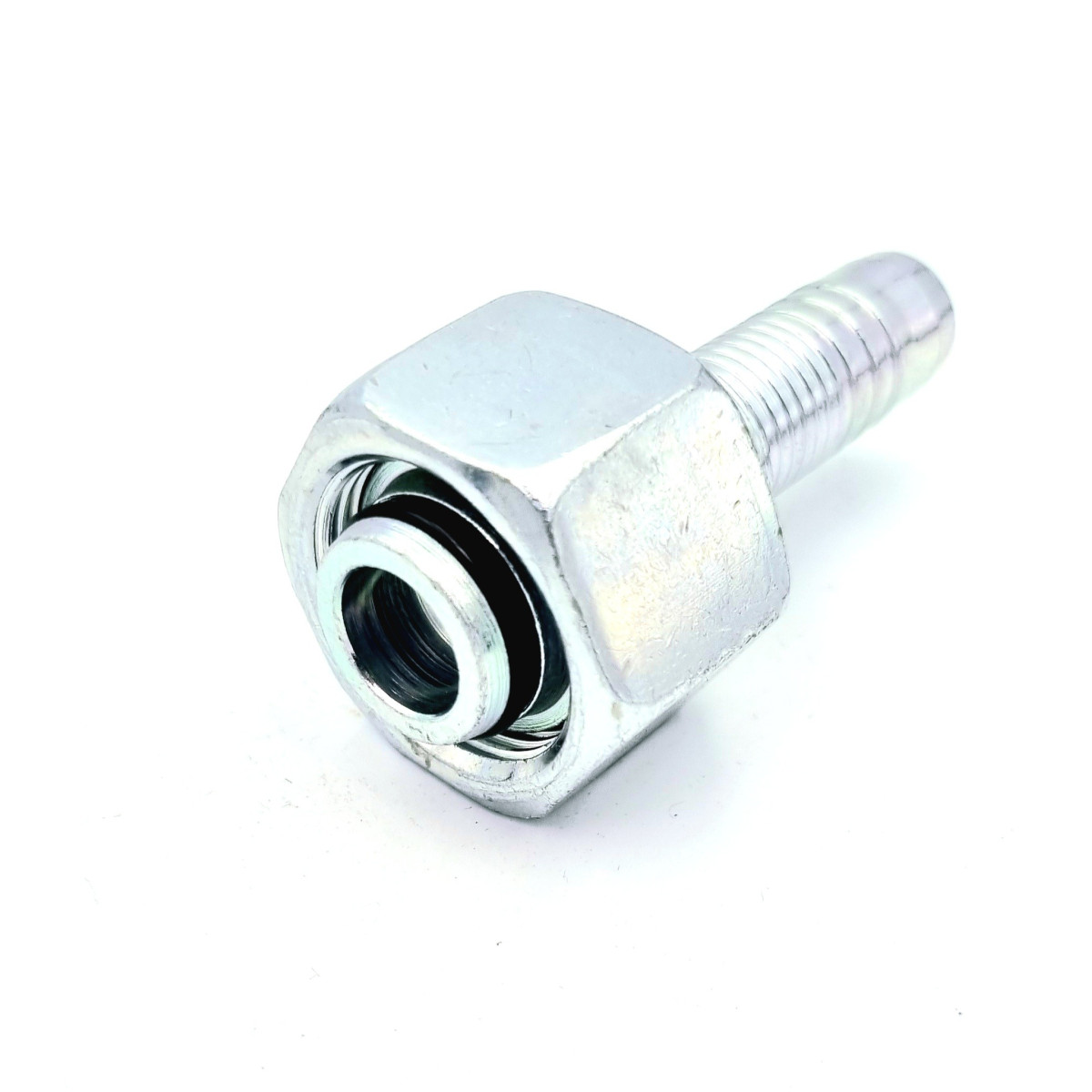

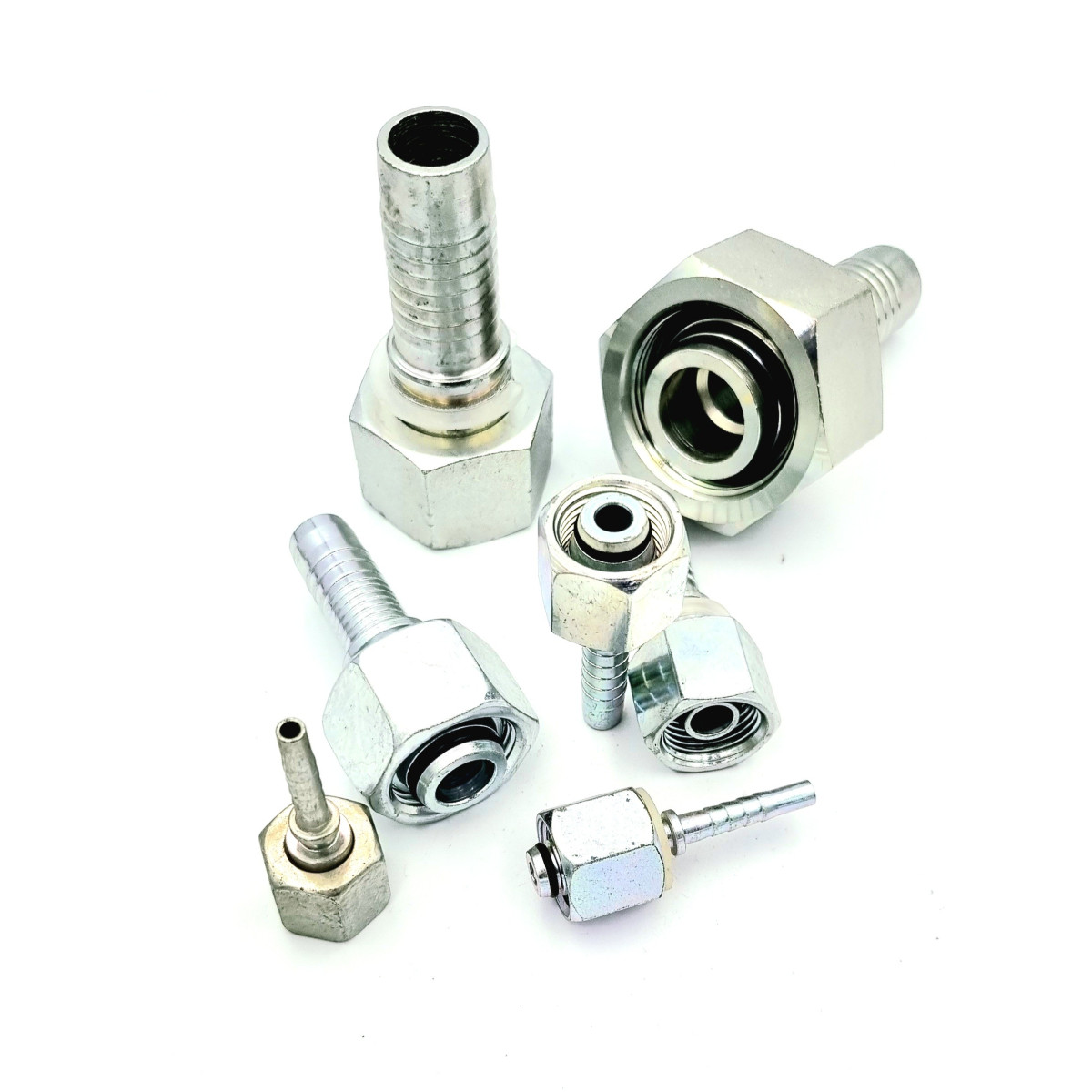

Caractéristique : Embout à sertir cône 24° sortant sur femelle, série Allemande avec étanchéité cône et joint torique .
Matière : Acier zingué.
Pour plus d'informations sur comment déterminer votre embout hydraulique, cliquez ici
