Reportez-vous au tableau ci-dessous pour obtenir plus de renseignements sur les différentes déclinaisons disponibles pour ce produit.
Si vous avez des difficultés à déterminer avec exactitude votre embout, consultez la page de détermination des embouts en cliquant ici.
|

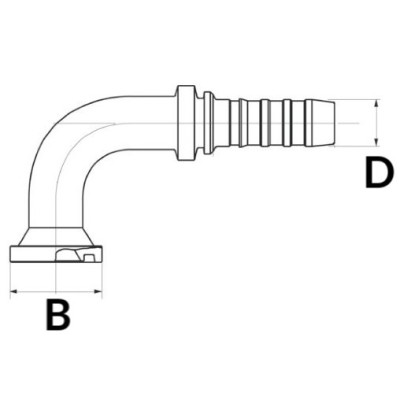

Référence |
Ø de bride B |
Diamètre intérieur D |
||
|
DN |
Pouce |
Module |
||
|
13BR1/2 90°S3 |
30 |
13 |
1/2 |
8 |
|
13BR3/4 90°S3 |
38 |
13 |
1/2 |
8 |
|
16BR1/2 90°S3 |
30 |
16 |
5/8 |
10 |
|
16BR3/4 90°S3 |
38 |
16 |
5/8 |
10 |
|
19BR3/4 90°S3 |
38 |
19 |
3/4 |
12 |
|
19BR1" 90°S3 |
44 |
19 |
3/4 |
12 |
|
25BR3/4 90°S3 |
38 |
25 |
1" |
16 |
|
25BR1" 90°S3 |
44 |
25 |
1" |
16 |
|
25BR1"1/4 90°S3 |
51 |
25 |
1" |
16 |
|
32BR1"1/4 90°S3 |
51 |
32 |
1"1/4 |
20 |
|
32BR1"1/2 90°S3 |
60 |
32 |
1"1/4 |
20 |
|
38BR1"1/2 90°S3 |
60 |
38 |
1"1/2 |
24 |
|
38BR2" 90°S3 |
71 |
38 |
1"1/2 |
24 |
|
50BR2" 90°S3 |
71 |
50 |
2" |
32 |
Pour plus d'informations sur comment déterminer votre embout hydraulique, cliquez ici
