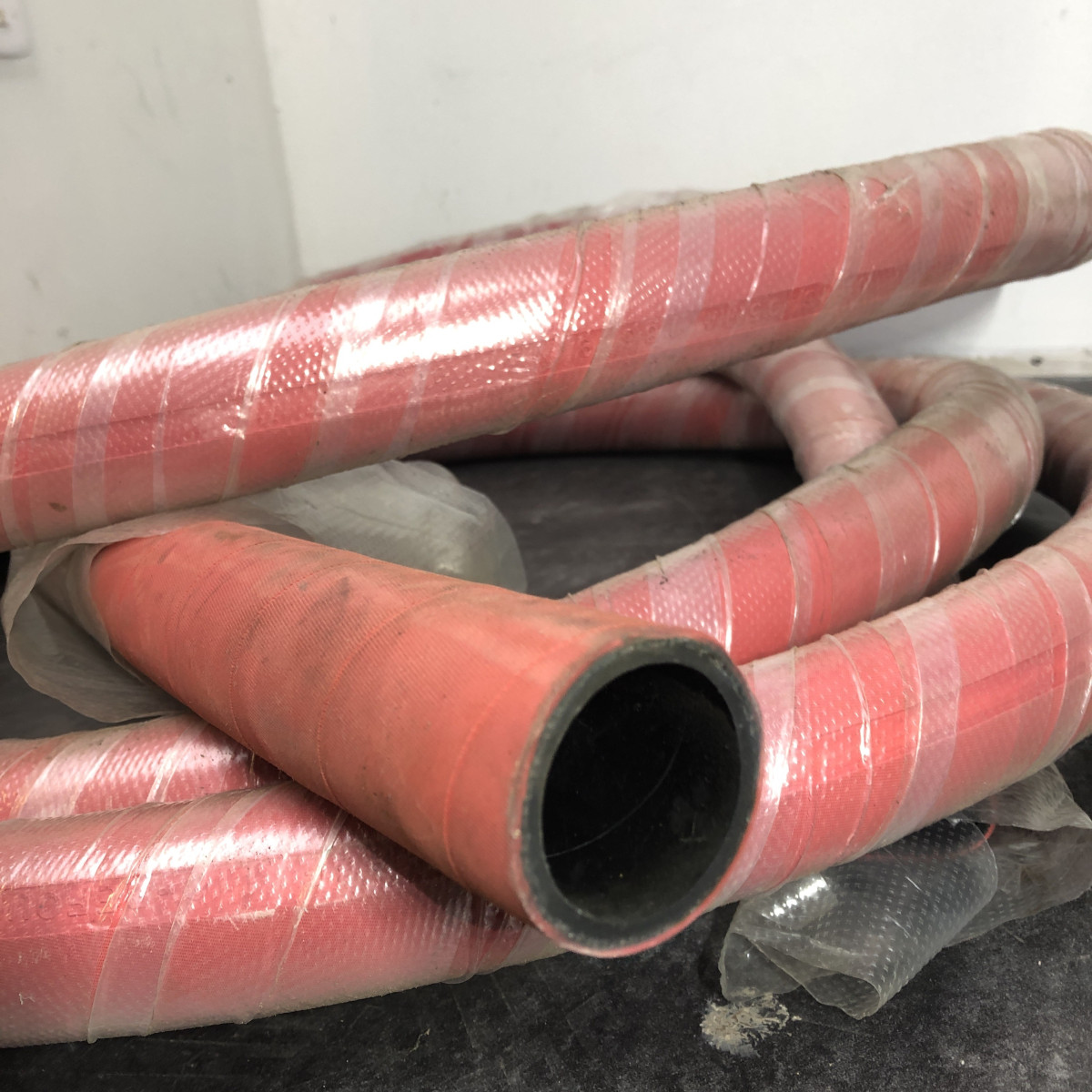

Ce tuyau d’aspiration/refoulement est idéal pour vos manutentions pneumatiques de produits abrasifs.
Grâce à ses tresses de cuivre qui sortent avant l’extrémité de la manchette, sa connexion est facilitée et de meilleure qualité.
| Référence | Diamètre intérieur |
Diamètre extérieur |
Pression de service |
Pression L.N.E |
Dépression | Rayon de courbure |
Poids | |
| mm | Pouce | mm | bar | bar | bar | mm | kg/m | |
| ASPIABRAPN 25 | 25,4 | 1’’ | 37,5 | 3 | 9 | - 0,92 | 50 | 0,80 |
| ASPIABRAPN 32 | 32 | 1’’ 1/4 | 44 | 3 | 9 | - 0,92 | 65 | 0,91 |
| ASPIABRAPN 38 | 38 | 1’’ 1/2 | 51 | 3 | 9 | - 0,92 | 80 | 1,23 |
| ASPIABRAPN 50 | 50,8 | 2’’ | 64,5 | 3 | 9 | - 0,92 | 120 | 1,69 |
| ASPIABRAPN 65 | 63,5 | 2’’ 1/2 | 77,5 | 3 | 9 | - 0,92 | 165 | 2,28 |
| ASPIABRAPN 75 | 76,2 | 3’’ | 90,5 | 3 | 9 | - 0,92 | 185 | 2,96 |
| ASPIABRAPN 90 | 90 | 3’’ 1/2 | 106 | 3 | 9 | - 0,92 | 220 | 3,71 |
| ASPIABRAPN 100 | 101,6 | 4’’ | 119 | 3 | 9 | - 0,92 | 250 | 4,49 |
| ASPIABRAPN 125 | 127 | 5’’ | 147 | 3 | 9 | - 0,92 | 450 | 6,56 |
| ASPIABRAPN 150 | 152,4 | 6’’ | 173 | 3 | 9 | - 0,92 | 550 | 8,64 |
| ASPIABRAPN 200 | 203,2 | 8’’ | 227 | 3 | 9 | - 0,80 | 900 | 13,6 |
| ASPIABRAPN 250 | 254 | 10’’ | 279 | 3 | 9 | - 0,80 | 1200 | 16,7 |
Caractéristiques techniques
Tube intérieur : en caoutchouc naturel noir qui résiste à l’abrasion d’épaisseur 5mm
Renforcement : constitué de tresses textiles haute ténacité, d’une spirale en acier et d’un fil de masse antistatique
Recouvrement : en caoutchouc synthétique résistant à l’ozone ainsi qu’aux intempéries.
Aspect : ondulé.
Température d’utilisation : - 40°C à + 70°C
Longueur de fabrication : variable
Couleur : noir
