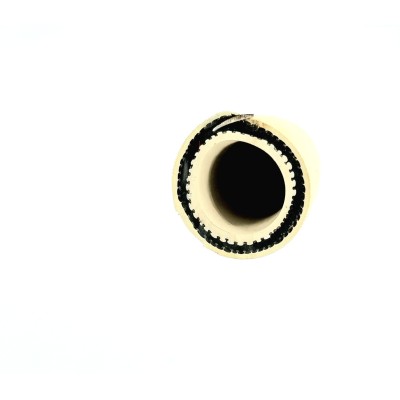

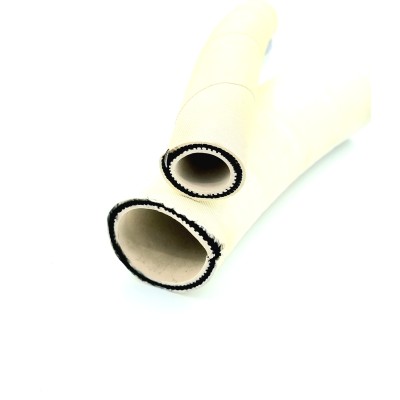

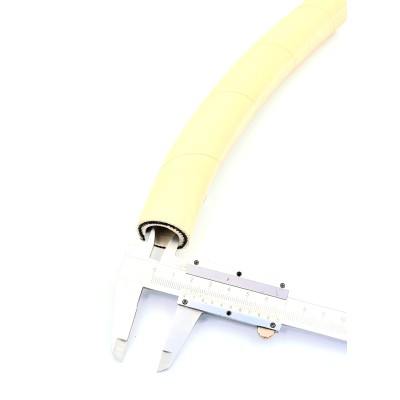

Tuyau d'aspiration et de refoulement utilisé en circuit de refroidissement d'eau (par exemple pour les portes de hauts-fourneaux) ou pour les applications où une grande résistance à la température extérieure est demandée. Grâce à sa spire métallique, ce tuyau dispose d’un bon rayon de courbure.
Possibilité de sertissage sur ce flexible.
Produit disponible uniquement sur demande
| Référence | Diamètre intérieur |
Diamètre extérieur |
Epaisseur de paroi |
Pression service | Pression rupture |
Rayon courbure | |
| mm | Pouce | mm | mm | bar | bar | mm | |
| ASPIRFCIRC 13 | 13 | 1/2” | 25 | 6 | 15 | 50 | 50 |
| ASPIRFCIRC 30 | 30 | 1” 3/16 | 45 | 7.5 | 15 | 50 | 180 |
| ASPIRFCIRC 32 | 32 | 1” 1/4 | 47 | 7.5 | 15 | 50 | - |
| ASPIRFCIRC 35 | 35 | 1” 3/8 | 51 | 8 | 15 | 50 | 240 |
| ASPIRFCIRC 38 | 38 | 1” 1/2 | 54 | 8 | 15 | 50 | 260 |
| ASPIRFCIRC 40 | 40 | 1” 9/16 | 56 | 8 | 15 | 50 | 280 |
| ASPIRFCIRC 42 | 42 | 1” 5/8 | 58 | 8 | 15 | 50 | 300 |
| ASPIRFCIRC 50 | 50,8 | 2” | 66 | 8 | 15 | 50 | - |
| ASPIRFCIRC 60 | 60 | 2” 3/8 | 76 | 8 | 15 | 50 | 480 |
| ASPIRFCIRC 65 | 63,5 | 2” 1/2 | 81 | 8.5 | 15 | 50 | 500 |
| ASPIRFCIRC 70 | 70 | 2” 3/4 | 89 | 9.5 | 15 | 50 | 700 |
| ASPIRFCIRC 76 | 76,2 | 3” | 95 | 9.5 | 15 | 50 | - |
| ASPIRFCIRC 90 | 90 | 3” 5/8 | 109 | 9.5 | 15 | 50 | - |
| ASPIRFCIRC 100 | 100 | 4” | 121 | 10.5 | 15 | 50 | - |
| ASPIRFCIRC 110 | 110 | - | 128 | - | 15 | 50 | - |
| ASPIRFCIRC 150 | 152,4 | - | 170 | - | 15 | 50 | - |
| ASPIRFCIRC 200 | 203,2 | - | 236 | - | 15 | 50 | - |
Caractéristiques techniques:
Tube intérieur : en caoutchouc EPDM blanc isolant
Renforcement : constitué de plis textile et d'une spirale métallique
Recouvrement : en caoutchouc CR blanc isolant antifeu avec revêtement fibre de verre vulcanisée
Température d’utilisation tube intérieur : -40°C à +120°C
Température d’utilisation revêtement : +540 C, pointes à 1000°C
Longueur de fabrication : variable
