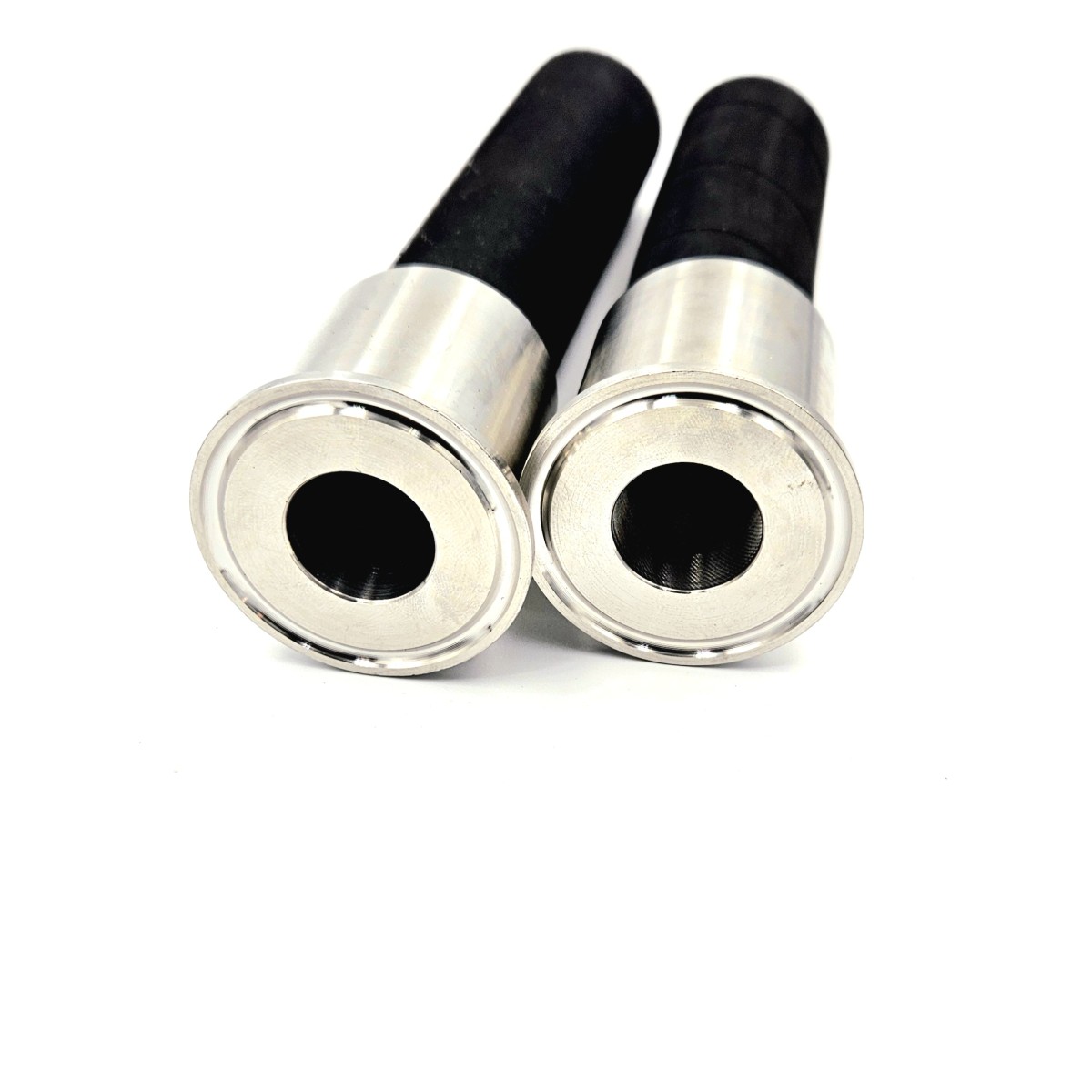

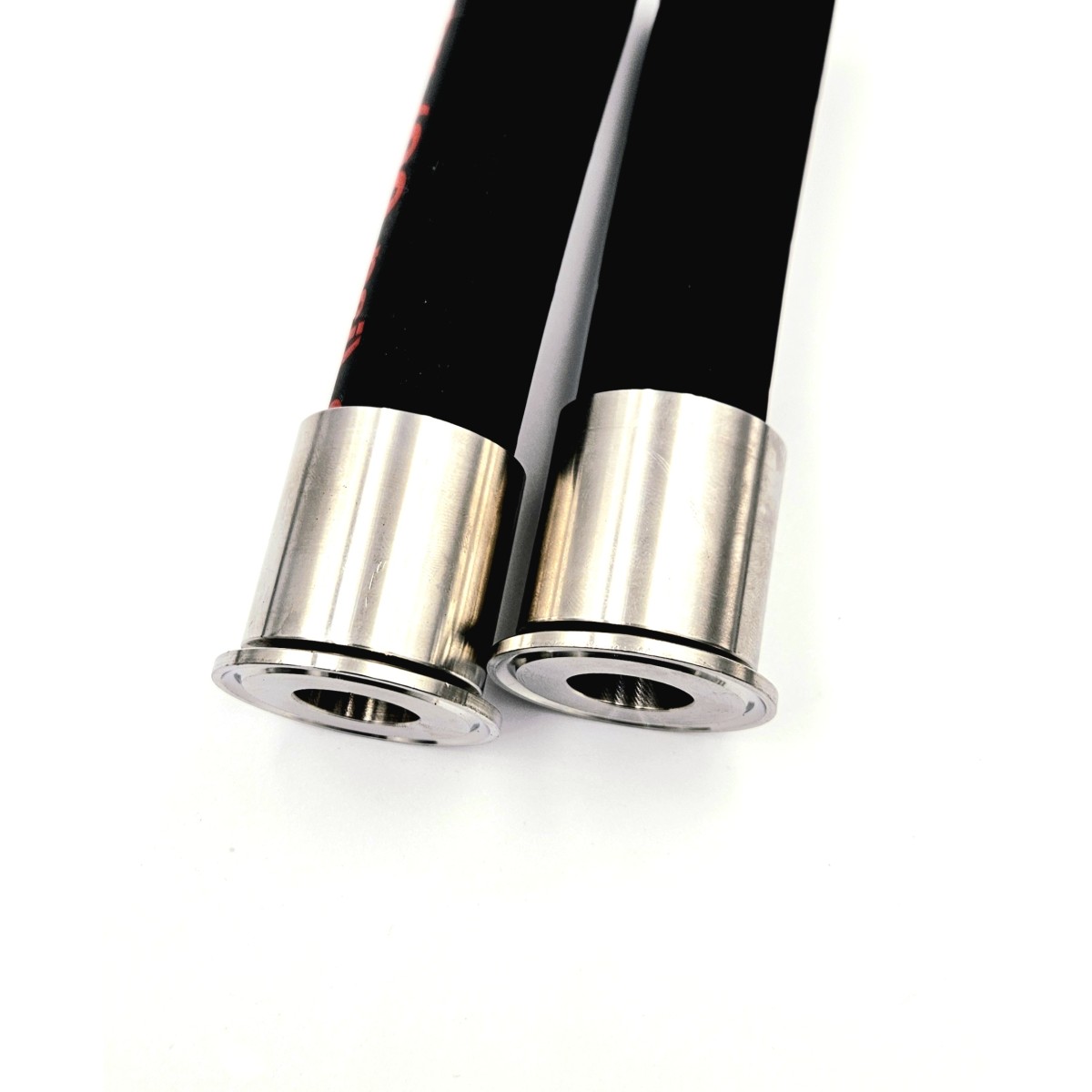

Ce tuyau flexible de refoulement en EPDM est Renforcé de deux tresses textile, il est utilisé dans l’industrie chimique pour le transport de vapeur surchauffée saturée et eau chaude jusqu’à 170°C 6 bars. Ils est équipé de deux embouts serti tri clamp inoxydable.

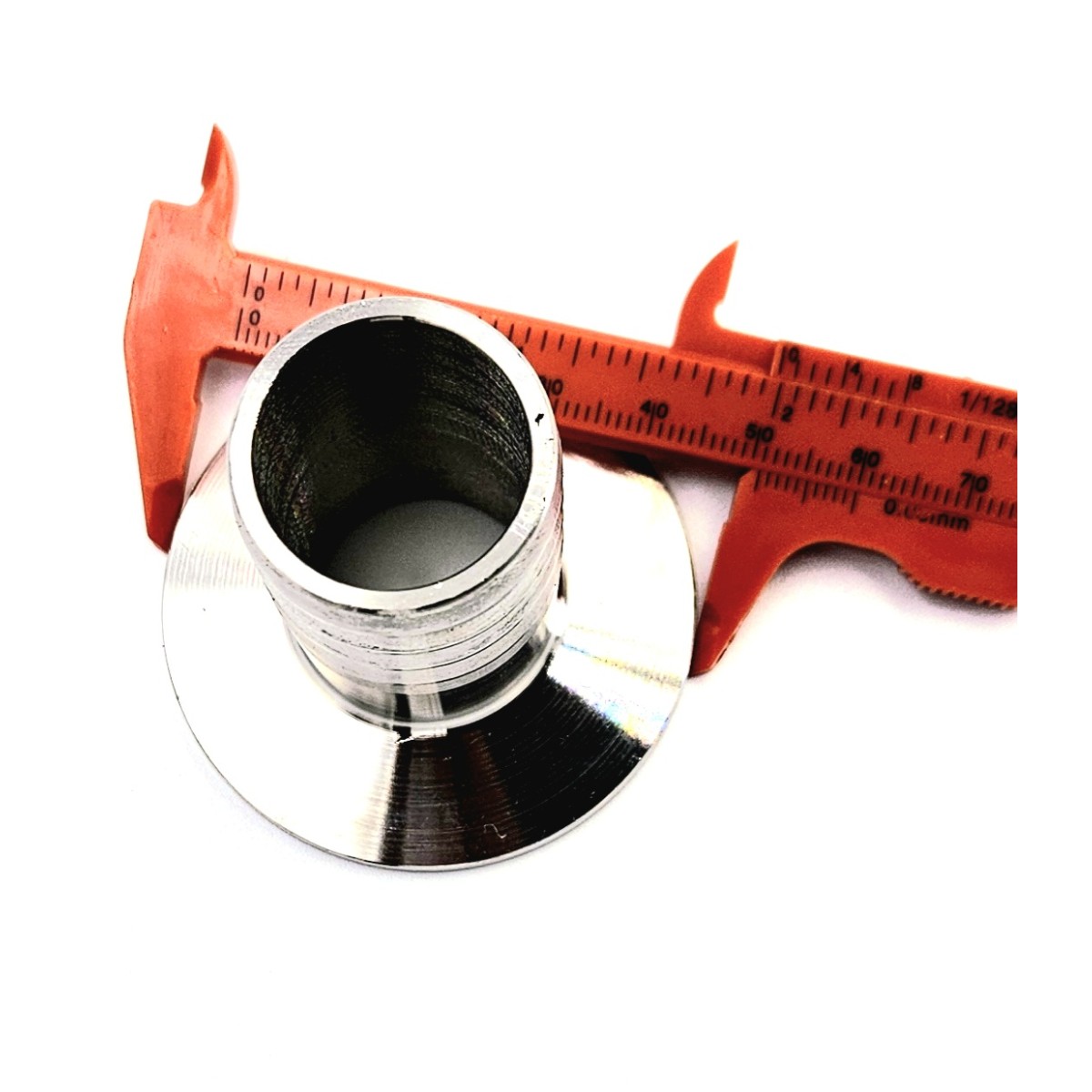

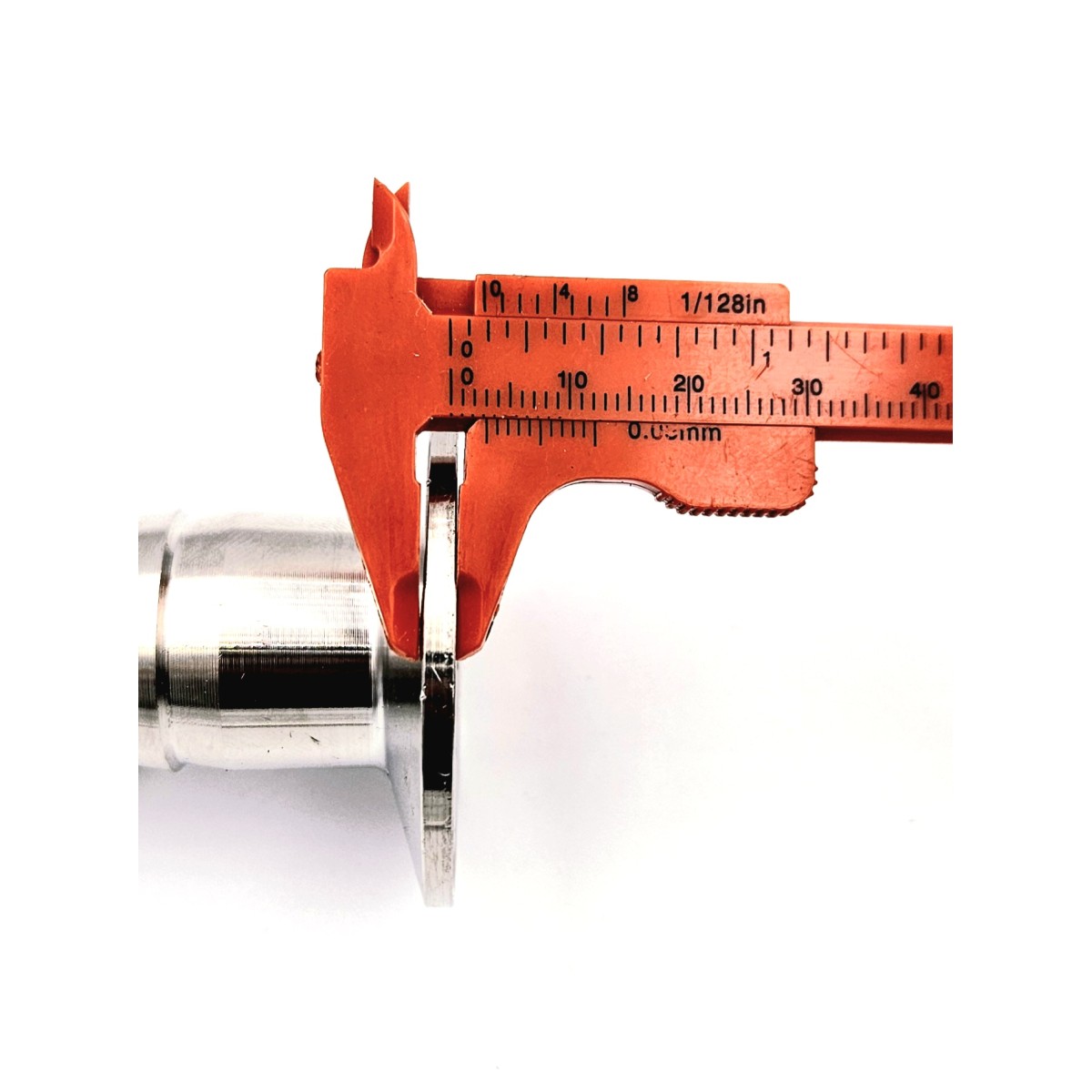

Montage d'embouts tri clamp selon vos besoins sur demande sur contac@monflexible.com
| Référence | Diamètre intérieur |
Diamètre extérieur |
Pression service vapeur saturée |
Pression service eau chaude |
Pression L.N.E |
Rayon de courbure |
|
| mm | Pouce | mm | bar | bar | bar | mm | |
| TVAP10TR CL170 | 9,5 | 3/8 | 21 | 6 | 20 | 175 | 65 mm |
| TVAP13TR CL170 | 12,7 | 1/2” | 25 | 6 | 20 | 175 | 85 mm |
| TVAP16TR CL170 | 15,9 | 5/8” | 26 | 6 | 20 | 175 | 100 mm |
| TVAP19TR CL170 | 19 | 3/4” | 29 | 6 | 20 | 175 | 130 mm |
| TVAP25TR CL170 | 25,4 | 1” | 35 | 6 | 20 | 175 | 170 mm |
| TVAP32TR CL170 | 31,8 | 1” 1/4 | 46 | 6 | 20 | 175 | 250 mm |
| TVAP38TR CL170 | 38,1 | 1” 1/2 | 52 | 6 | 20 | 175 | 5 mm |
| TVAP50TR CL170 | 50,8 | 2” | 67 | 6 | 20 | 175 | 150 mm |
| TVAP63TR CL170 | 63,5 | 2”1/2 | 80 | 6 | 20 | 175 | 200 mm |
Caractéristiques techniques:
Tube intérieur : EPDM noir conducteur
Renforcement : Constitué de NAPPES textiles haute résistance
Recouvrement : En EPDM noir, résistant à la chaleur, à l'abrasion et à l'ozone- micro perforé
Aspect : Fine toile extérieur
Température d’utilisation : -40°C à + 165°C vapeur saturée et surchauffée
Eau chaude -40°C à + 120°C
Longueur de fabrication 20-40-60 mètres
Couleur : noir
Normes : iso 6134 type 2A - 170°c - 18 bars
