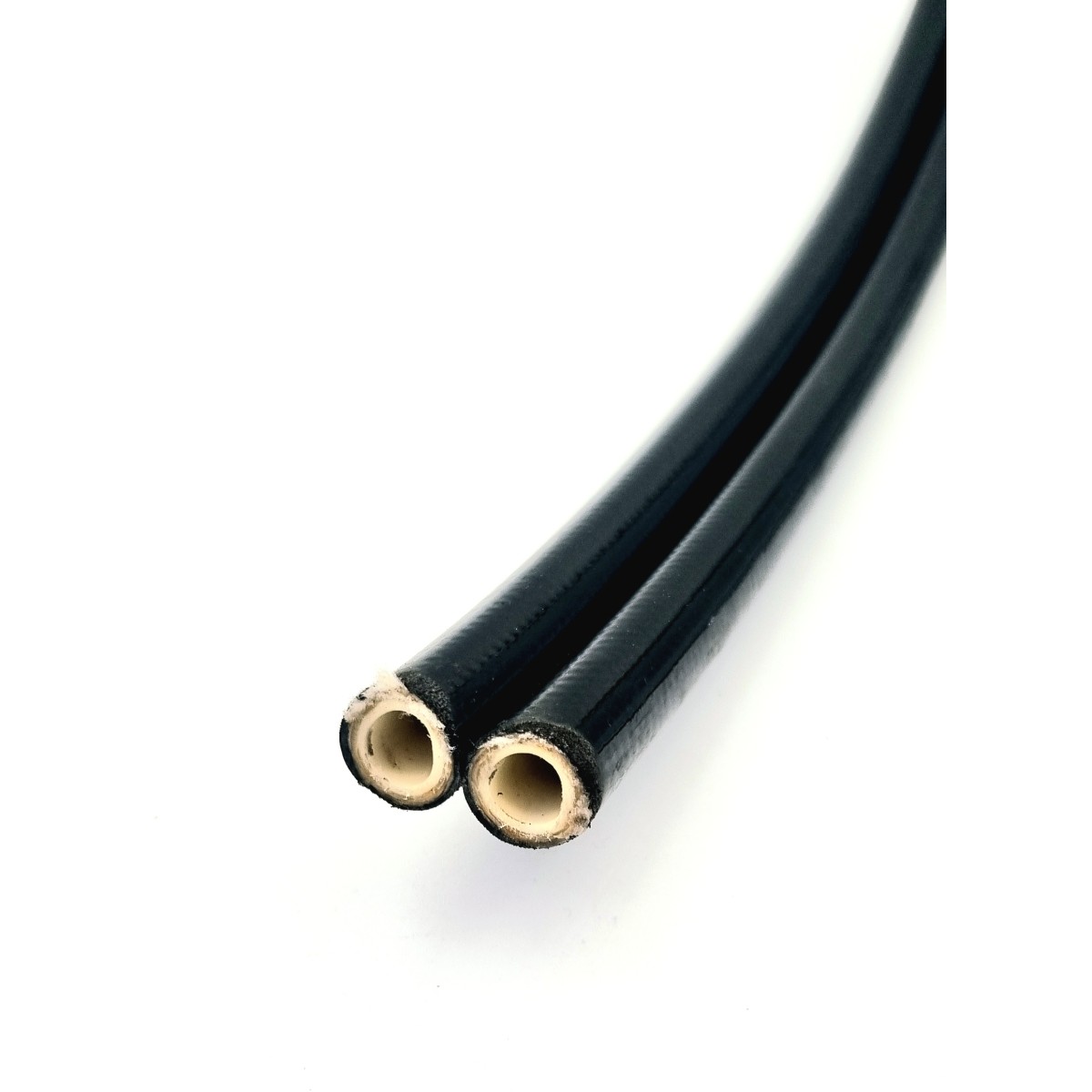

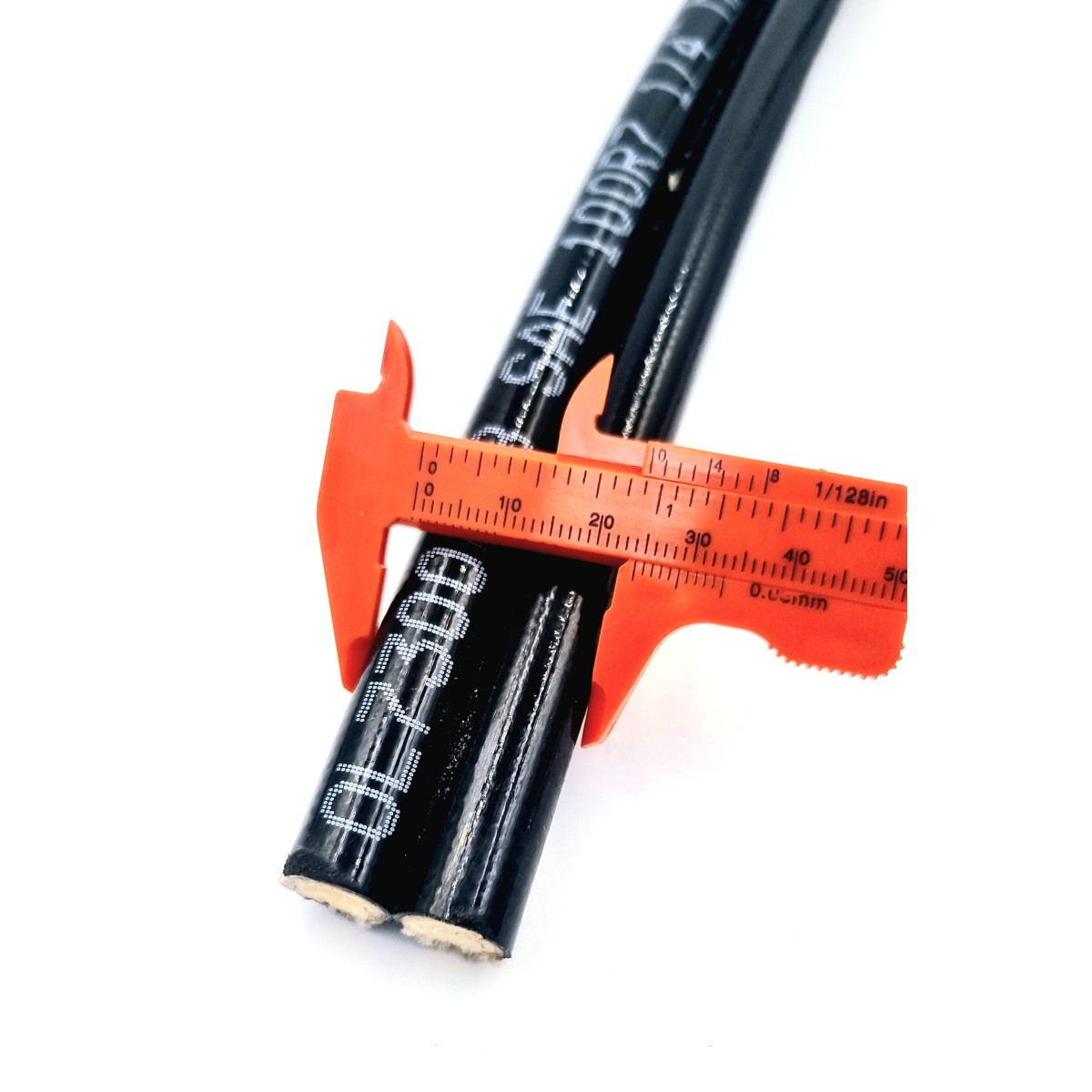

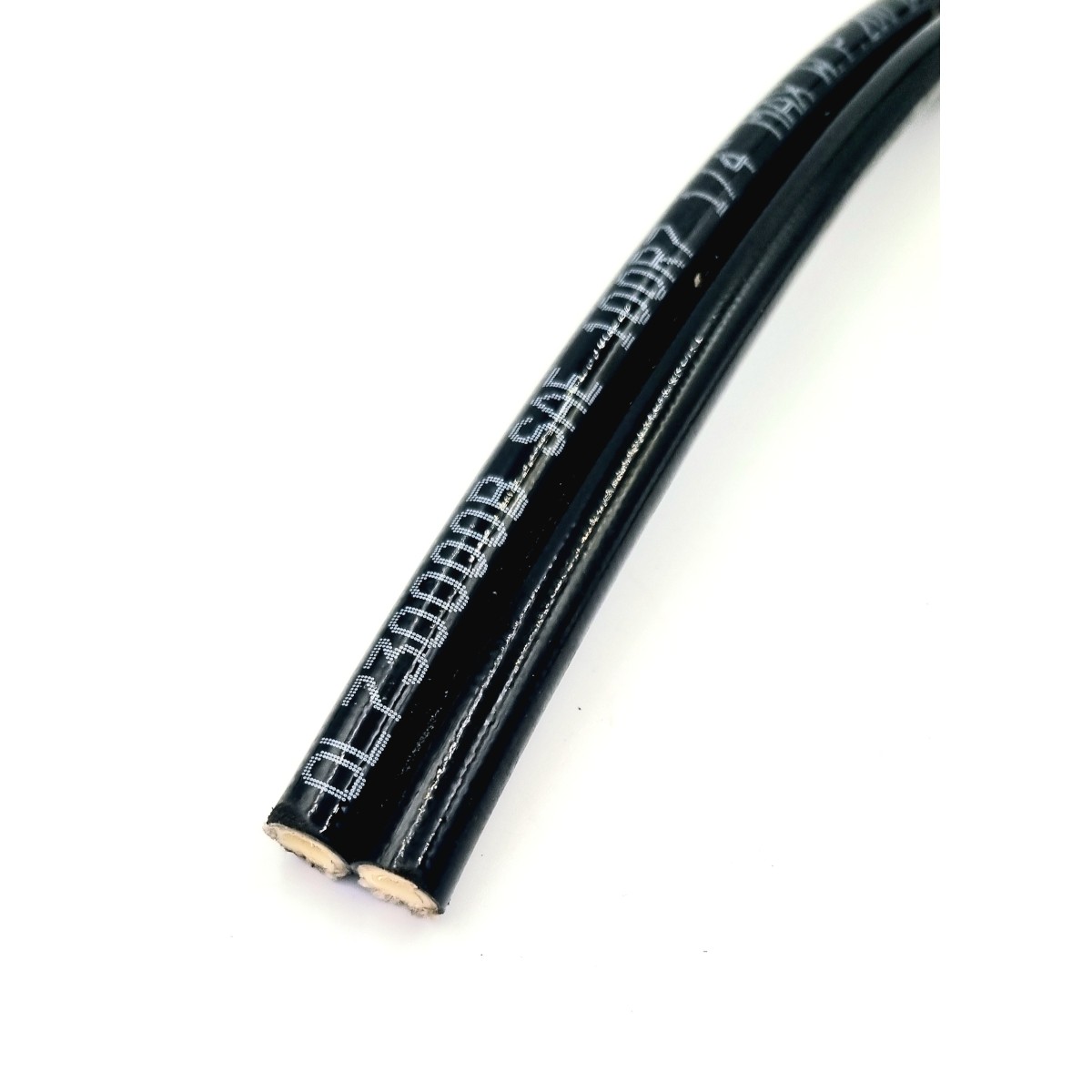

Ce tuyau flexible possède un revêtement extérieur lisse en polyuréthane et il est renforcé par deux tresses de fibres synthétiques avec les tubes intérieurs en polyester. La résistance à la température d’utilisation varie de -40°C à +65°C et en pointe maximum +100°C.
Cliquez sur +/- pour le nombre de mètre linéaire désiré.
|
Référence |
Ø Flexible |
Ø Intérieur |
Pouce |
Module |
Ø Extérieur |
Pression de |
Pression de |
Rayon de courbure |
Jupes |
|
100R7J 04 |
4 |
4.8 mm |
3/16 |
3 |
11,8 mm |
206 bar |
827 bar |
25 |
JS704 |
|
100R7J 06 |
6 |
6.4 mm |
1/4 |
4 |
13,4 mm |
200 bar |
800 bar |
35 |
JS706 |
|
100R7J 08 |
8 |
7.9 mm |
5/16 |
5 |
15 mm |
172 bar |
689 bar |
45 |
JS708 |
|
100R7J 10 |
10 |
9.5 mm |
3/8 |
6 |
17,4 mm |
160 bar |
640 bar |
55 |
JS710 |
|
100R7J 13 |
13 |
12.7 mm |
1/2 |
8 |
20,6 mm |
138 bar |
552 bar |
75 |
JS713 |
|
100R7J 16 |
16 |
15.9 mm |
5/8 |
10 |
23,5 mm |
103 bar |
414 bar |
140 |
JS716 |
|
100R7J 19 |
19 |
19.5 mm |
3/4 |
12 |
27,1 mm |
90 bar |
360 bar |
140 |
JS719 |
|
100R7J 25 |
25 |
25 mm |
1" |
16 |
34 mm |
70 bar |
280 bar |
190 |
JS725 |
Les tuyaux jumelés de normes SAE100 R7 sont assemblés par soudure avec la finalité de monter des embouts. Ce flexible est destiné essentiellement aux applications hydrauliques dans le domaine de la réparation navale, du levage ou encore de la manutention.
Ce tuyau jumelé est non-polluant et pourra être utilisé dans des circuits sophistiqués utilisant des servo-valves
Il est très souple, son revêtement et lisse et son encombrement faible. Les diamètres de ce tuyau flexible offre des pressions de service permettent de 70 à 210 bars
